Leistungs- und Luftklappenregelung


Auf dieser Seite freue ich mich, ihnen meine Leistungs- und Luftklappenregelung

für den A25 Brenner vorstellen zu können.


Ziel war es, die Leistung des Brenner zu regeln um die untere Puffertemperatur

so niedrig wie möglich zu halten. Durch die niedrige Puffertemperatur kann meine

Solarthermische Anlage früher anfangen zu arbeiten und so einen höheren Ertrag erzielen.


Die Luftklappensteuerung sorgt für eine beßere und gleichmäßigere Verbrennung.

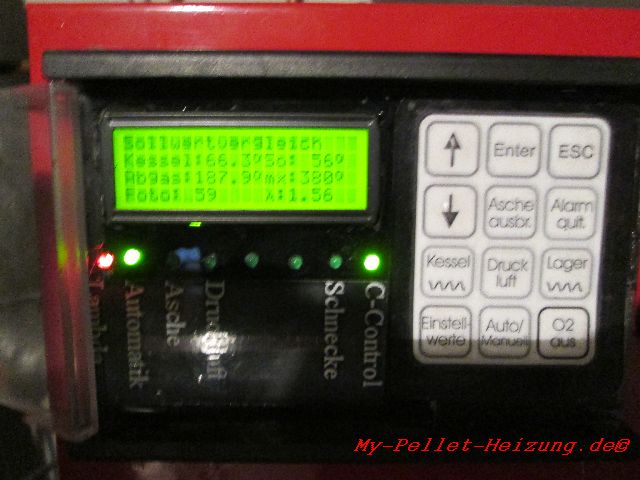

Die fertige Steuerung auf Basis einer C-Control




Für den Controller habe ich diese C-Control-Board als Basis verwendet und mit Hilfe Michi

( an dieser Stelle vielen Dank für alles) diese Zusatzplatine aufgebaut.

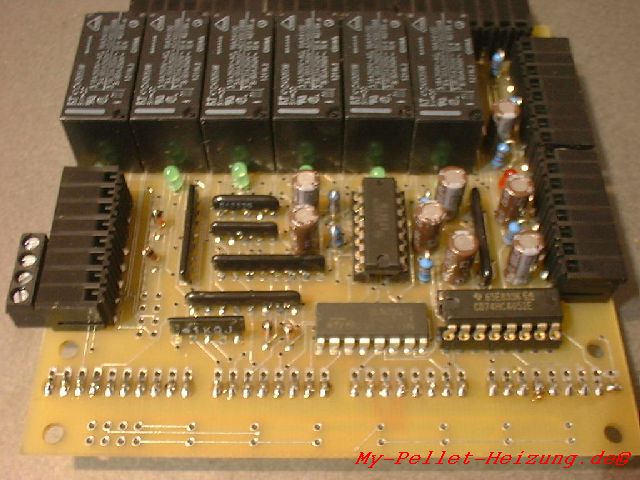

Zusatzplatine

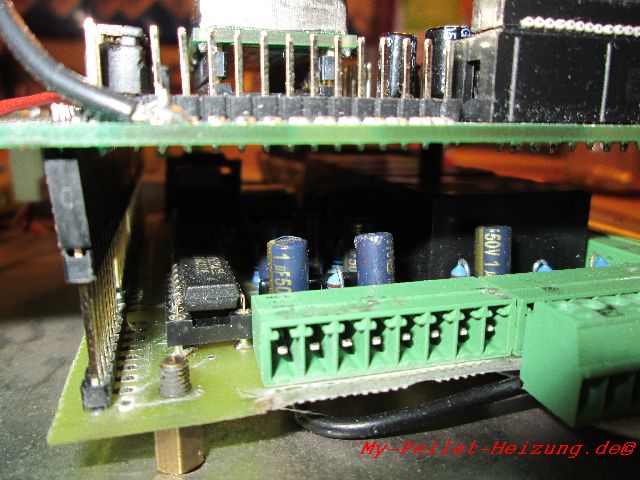

Board mit Platine vereint





Alles schön im Gehäuse untergebracht und den Chip programmiert.

Fertig war der neue Controller. So einfach wie es hier steht war es in Wirklichkeit nicht.

Es stecken schon einige Stunden Arbeit darin.


Die Luftklappe

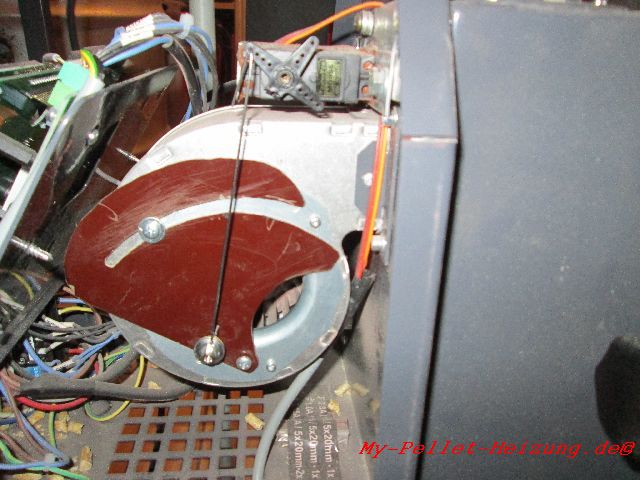

Der Controller steuert über den Lambda-wert einen Servo ( oben im Bild)

an, welcher wiederum die Luftklappe auf und zu regelt.

Ich bin so in der Lage den Lambda-wert von 1,5 dauerhaft zu halten und einen

höheren Wirkungsgrad zu erzielen.
